Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Screate DALA
Modellnummer: TL-2025D
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verhandlungsfähig
Preis: Negotiable
Verpackung Informationen: Standardverpackung nach Kundenwunsch
Lieferzeit: 7 - 15 Werktage
Zahlungsbedingungen: T/T usw.
Messdaten: |
Durchmesser und Ovalheit, Breite und Länge, Knoten und Hals (nur für runden Draht) |
Anwendung: |
Flachdraht, rundes Draht |
Messung: |
0.2 ~ 25 mm |
Wiederholbarkeit: |
±0,1um |
Genauigkeit: |
±2um |
Größe: |
296*270*54 mm |
Betriebsnetzteil: |
24 V ± 10% 40 V |
Kommunikation: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Messdaten: |
Durchmesser und Ovalheit, Breite und Länge, Knoten und Hals (nur für runden Draht) |
Anwendung: |
Flachdraht, rundes Draht |
Messung: |
0.2 ~ 25 mm |
Wiederholbarkeit: |
±0,1um |
Genauigkeit: |
±2um |
Größe: |
296*270*54 mm |
Betriebsnetzteil: |
24 V ± 10% 40 V |
Kommunikation: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Wenn das Objekt durch einen Laserstrahl durch die Linse gefangen wird, entsteht auf der CCD ein helles und dunkles Gebiet.Dann wird die Objektdimension durch Softwareanalyse und Berechnung genau berechnet.

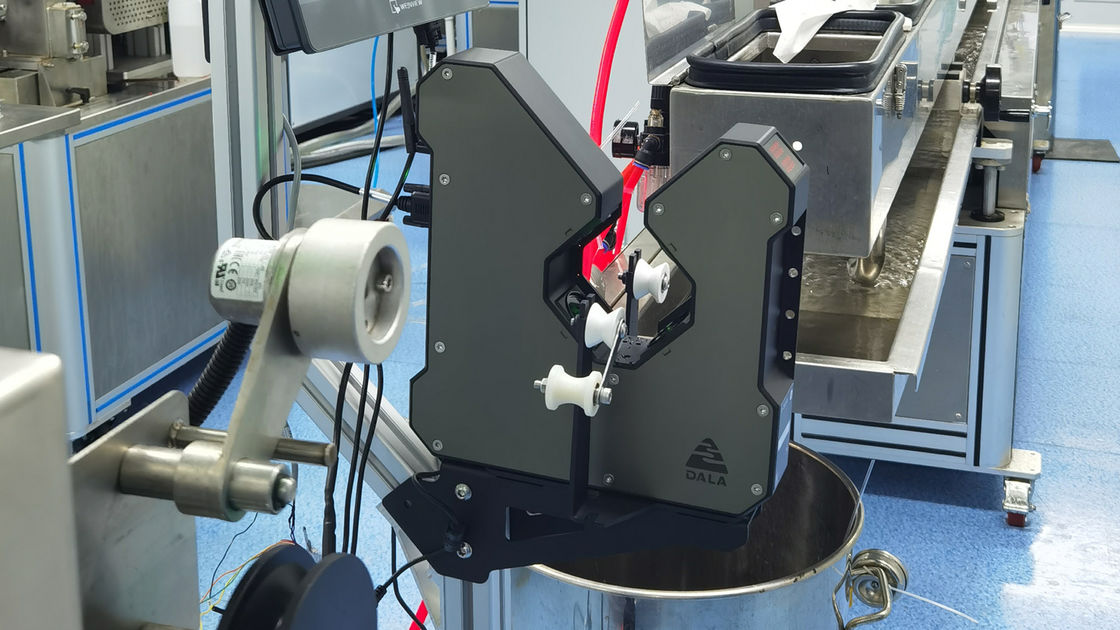

DALA TL-2025D kann über einen Touchscreen, einen Computer und ein Mobiltelefon verwaltet werden.
| Modell | TL-2025D | |
|---|---|---|
| Achse | 2 Achsen | |
| Messdaten | Durchmesser und Ovalheit, Breite und Dicke, Knoten und Hals | |
| Anwendungsbereich | Runddraht, durchsichtiger Draht, flacher Draht | |
| Probenahmefrequenz | 10KHz (Signallachse) | |
| Messbereich | 0.2 ~ 25 mm | |
| Wiederholbarkeit(1) | ± 0,1 μm | |
| Messgenauigkeit(2) | ± 2 μm | |
| Abmessungen | 296*270*54 mm | |
| Arbeitsleistung | 24 V ± 10% 40 V | |
| Anzeige | LED-Leuchte | |
| Kommunikationshafen | Standard:WIFI,RS485 MODBUS RTU,CAN Option:PROFIBUS,PROFINET,EtherNet/IP Industrail Bus und Industrial EtherNet usw. |
|
| Elektrische Anbindung | Standard: Digitale Ausgabe (Relee), Digitale Eingabe, Analog-Eingabe-Encoder-Impuls-Eingabeanschluss. Option: Rückkopplungssteuerung für PI(3) |
|
| Anpassungsfähigkeit an die Umwelt |
Arbeitsumfeld |
0 ~ 50 °C |
| Arbeitsumfeld | 20~85% RH ((Keine Kondensation) | |
| Arbeitsumgebungshelligkeit | Helligkeit der Arbeitsumgebung Glühlampe, Leuchtstofflampe 3000lx oder weniger | |
| Schwingungswiderstand | 10~55Hz volle Amplitude 1,5 mm in XYZ-Richtung für 2 Stunden | |
| Aufprallfestigkeit | 10G/6ms | |
| Datenerhebung und -analyse | Messsoftware DMS1000, Anzeige- und Steuerungssystem DS14 ZT | |
| Alarm für eine Toleranzüberschreitung | Unterstützung | |
| Durchsichtiger Modus | Unterstützung | |
| Wasserdicht | IP65 | |
Anmerkung:
(1)Stellen Sie die durchschnittliche Anzahl von Zeiten auf 1150 und messen Sie den ±2σ-Wert der runden Standardstange mit einem Durchmesser von 10 mm in der Mitte des Messbereichs.
(2) Bei einem Objektdurchmesser von 10 mm beträgt die Messgenauigkeit ±2 μm, wenn es sich im Mittelpunkt von 8*8 mm bewegt.
(3) Bei der Bestellung des Geräts ist die Option zur Steuerung der Rückkopplung des PI zu bestimmen.
